銅插頭CCD篩選機
一、系統名稱和型號：
名稱：銅插頭CCD篩選機
型號：JDH-BLP -3CCD
二、系統組成概述: 該系統主要有以下6部分組成（附設備外形圖）：
1.自動送料系統：將銅插頭倒入振動盤，振動盤產生振動波，讓銅插頭有序地排列到入料平送器上實現排料入料功能（注：1、新機含1個振動盤底座和1個振動盤盤面；2、新機配送直入式料倉）。
2. 中心運動系統：由伺服電機、主軸、玻璃盤及相關配件組成，實現中心系統平穩地轉動；
3. 視覺檢測系統：由3套相機及相應光源組成，分配如下：
1）、1#底部相機：由底向上拍攝銅插頭底部表面，檢測下圖紅色線框標明尺寸和相機圖像可反映的，軟件可識別的劃傷或凹坑，如下圖：

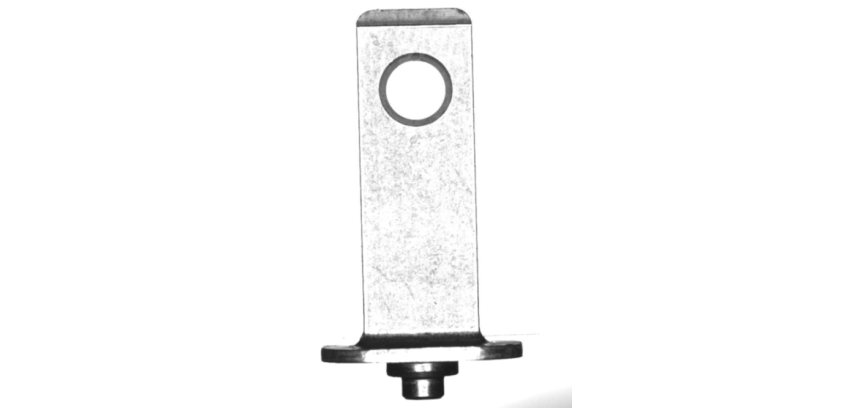

2）、2#側面相機：從側面拍攝產品，檢測銅插頭模號錯誤（不是規定模號的產品，判定待檢品，掉入待檢口），參考圖片如下：
3）、3#頂部相機：由頂向下拍攝銅插頭頂部表面，檢測下圖紅色線框標明尺寸和相機圖像可反映的，軟件可識別的劃傷或凹坑，如下圖：
4. 軟件分析控制系統：相機取像后，通過主機軟件分析，判定銅插頭的屬性：良品、不良品、待檢品三種；
5. 出料分檢系統：軟件判定銅插頭的屬性后，通過 PLC 電器控制系統，出料分檢系統按照軟 件指示的屬性，對銅插頭進行良品，不良品，待檢品進行分類出料。
6. PLC 電氣控制系統：通過 PLC 搭配電氣控制元件，完成整套設備的控制動作。
三、系統檢測的對象要求：
新機振動入料系統兼容所提供的樣品：
注：1、本合同主體設備本身可兼容只要可以在入料口處平穩入料，然后平穩平躺在玻璃盤上的產品，但因后期產品的不確定性，可能會在振動送料、光源及鏡頭上有追加變更的情況，雙方另外商議（注意：每臺新機配置1個振動盤盤面+1個振動盤底座，如果產品在新機的振動盤盤面無法兼容時，需另外訂制振動盤盤面）。

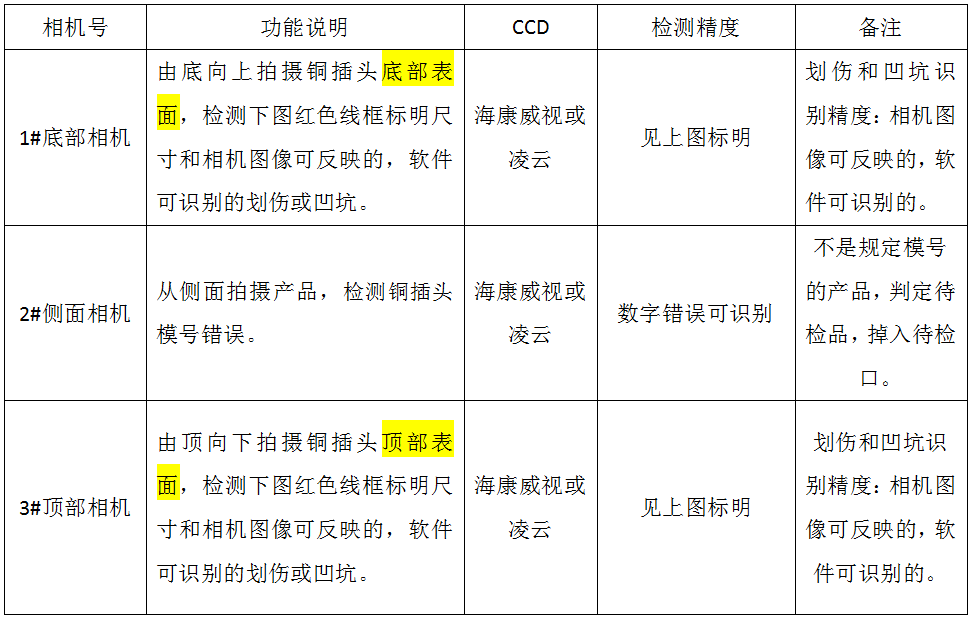

四、檢測內容說明：
五、設備性能與主要配置說明：
1、檢測速度：80-120 pcs/min。
2、主要配件說明：1)、相機：海康HIKVISION或凌云； 2)、感應器：日本OMRON；3)、電磁閥：原裝美國品牌MAC；4)、PLC：日本三菱高速系列；5）、新機包含振動盤盤面1個+1個底座。
4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；
5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；
6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，存儲量可達128G固態硬盤，軟件所導出的數據，請參考下圖：
